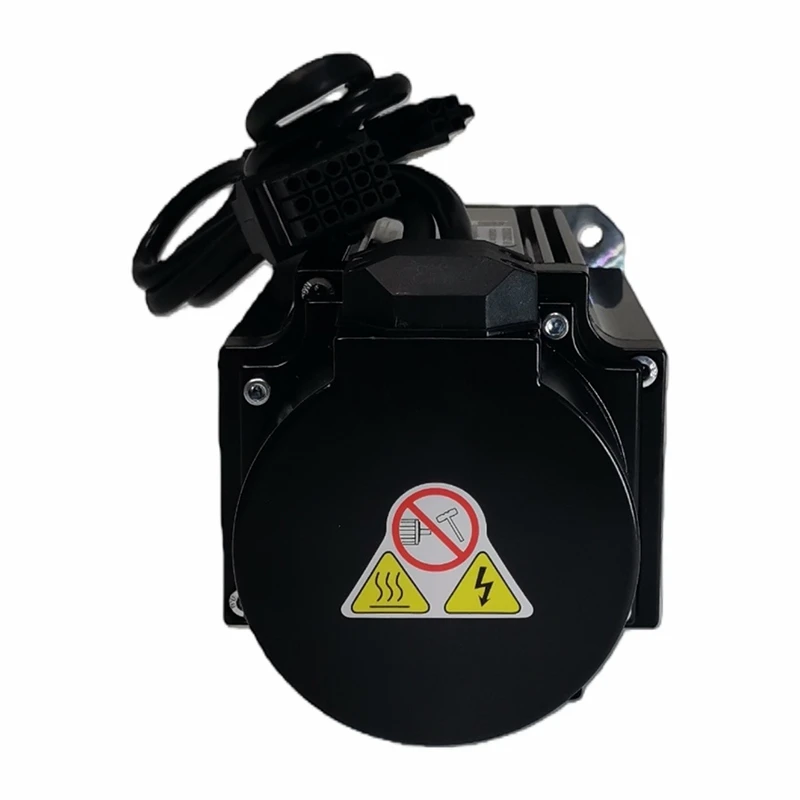

Optyczny enkoder przyrostowy o średnicy 80 mm i rozdzielczości 2500PPR Silnik serwo AC
Arkusz danych silnika:
|
Model |
80ST-M02430 |
80ST-M03520 |
80ST-M04025 |
||||||||||||||||||
|
Dopasowany sterownik |
K1AS08AA |
K1AS08AA |
K1AS08AA |
||||||||||||||||||
|
Moc znamionowa (KW) |
0.75 |
0.73 |
1 |
||||||||||||||||||
|
Napięcie znamionowe (V) |
220 |
220 |
220 |
||||||||||||||||||
|
Prąd znamionowy (A) |
3 |
3 |
4 |
||||||||||||||||||
|
Prędkość znamionowa (rpm) |
3000 |
2000 |
2500 |
||||||||||||||||||
|
Moment trzymania (nm) |
2.4 |
3.5 |
4 |
||||||||||||||||||
|
Szczytowy moment obrotowy (nm) |
7.1 |
10.4 |
12 |
||||||||||||||||||
|
Stałe napięcie (v/1000*rpm) |
51 |
67 |
60 |
||||||||||||||||||
|
Współczynnik momentu obrotowego (Nm/A) |
0.8 |
1.2 |
1 |
||||||||||||||||||
|
Bezwładność wirnika (kg.m2) |
2.45x10-4 |
3.4x10-4 |
3.7x10-4 |
||||||||||||||||||
|
Linia-Rezystancja linii(Q) |
3.2 |
4.06 |
2.69 |
||||||||||||||||||
|
Linia-Indukcyjność linii (mH) |
7 |
9.7 |
6.21 |
||||||||||||||||||
|
Elektryczna-stała czasowa (Ms) |
2.2 |
2.39 |
2.3 |
||||||||||||||||||
|
Waga (kg) |
3.1 |
3.9 |
4.2 |
||||||||||||||||||
|
Numer linii enkodera (PPR) |
2500 |
||||||||||||||||||||
|
Klasa izolacji |
Klasa B |
||||||||||||||||||||
|
Klasa bezpieczeństwa |
IP65 |
||||||||||||||||||||
|
Korzystanie ze środowiska |
Temperatura: -20^0〜+40 stopni Wilgotność poniżej 90%RH Brak rosy |
||||||||||||||||||||
|
Wtyczka zasilania silnika |
Drut ołowiany |
U (Czerwony) |
V (Żółty) |
W (Niebieski) |
PE (Żółty/zielony) |
||||||||||||||||
|
Wtyczka nr |
1 |
2 |
3 |
4 |
|||||||||||||||||
|
Wtyczka enkodera |
Drut ołowiany |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
|||||
|
Wtyczka nr |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
||||||
Zalety:
1. Uszczelka olejowa, wodoodporna konstrukcja.
Enkoder optyczny z kołnierzem 2,80 mm Serwosilnik dostosowuje japoński enkoder obrotowy NEMICON / TAMAGAWA.
Enkoder optyczny z kołnierzem 3,80 mm Serwosilnik wykorzystuje wysokiej jakości element ze stali krzemowej z magnesami trwałymi
Instalacja :
1. Elementy do montażu/demontażu połączone z końcem wału silnika nie należy mocno uderzać w wał, aby zapobiec uszkodzeniu drugiej strony enkodera wału silnika.
|
Model |
L Bez hamulca |
L Ze stałym hamulcem |
L Z hamulcem elektromagnetycznym |
||
|
80ST-M02430 |
150 |
207 |
198 |
||
|
80ST-M03520 |
172 |
229 |
220 |
||
|
80ST-M04025 |
182 |
239 |
230 |
||
|
Kabel dla opcji |
(Kabel impulsowy) Kontroler do sterownika |
3-10M dla opcji |
|||
|
(Kabel enkodera) Enkoder do sterownika |
3-10M dla opcji |
||||
|
(Kabel zasilający) Silnik do sterownika |
|||||
Aplikacja:
Serwomotor z enkoderem optycznym z kołnierzem 80 mm wykorzystuje japoński enkoder optyczny NEMICON. Charakteryzuje się stabilnym momentem obrotowym i 3-krotną przeciążalnością. W połączeniu z serwonapędami serii K1 naszej firmy może wykorzystywać połączenie impulsowego-sygnału kierunku, aby zapewnić kompatybilność z większością sterowników ruchu i sterowników PLC. Dzięki szybkiej reakcji na położenie i wysokiej precyzji jest szeroko stosowany w branżach takich jak obrabiarki CNC, sprzęt pakujący, elektronika 3C, produkcja ogniw fotowoltaicznych i baterii litowych.
