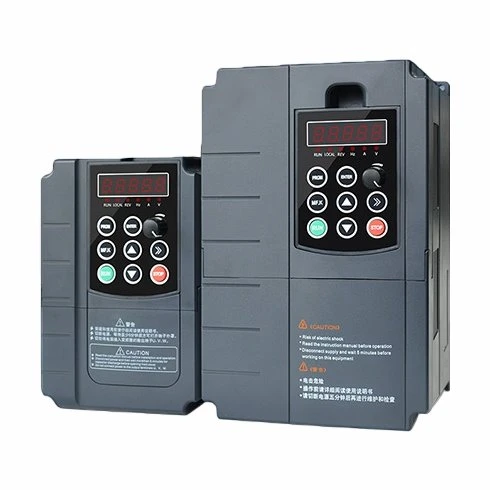

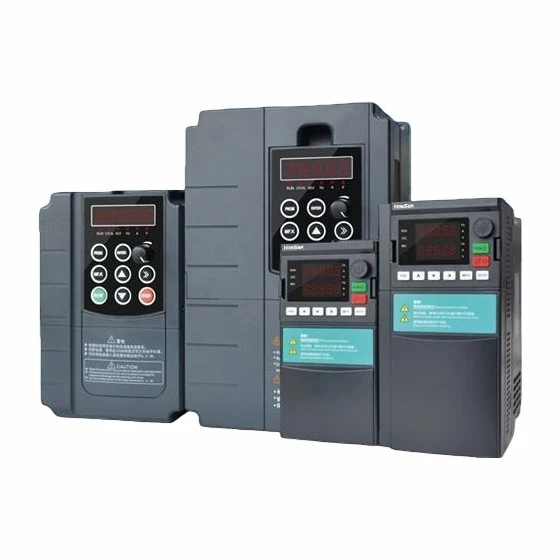

Falownik 400 V do silników prądu przemiennego dużej mocy to wysokiej wydajności-inwerter wektorowy nowej-generacji, który obsługuje zarówno tryby sterowania V/F, jak i wektorowego. Jest standardowo wyposażony w ciekłokrystaliczny panel operacyjny ułatwiający obsługę. Charakteryzujący się wysoką wydajnością, wysoką niezawodnością i wysoką kompatybilnością elektromagnetyczną, TD200 integruje sterowanie napędem zarówno silników synchronicznych z magnesami trwałymi, jak i silników asynchronicznych.
Specyfikacja produktu:
|
Model falownika |
Moc zasilacza (kVA) |
Prąd wejściowy (A) |
Prąd wyjściowy (A) |
Możliwość dostosowania silnika (kW) |
Możliwość dostosowania silnika (KM) |
|
TD200-4TR75GB |
1.5 |
3.4 |
2.1 |
0.75 |
1 |
|
TD200-4T1R5GB |
3.0 |
5.0 |
3.8 |
1.5 |
2 |
|
TD200-4T2R2GB |
4.0 |
5.8 |
5.1 |
2.2 |
3 |
|
TD200-4T3R7GB/5R5PB |
5.9 |
10.5 |
9.0 |
3.7 |
5 |
|
TD200-4T5R5GB/7R5PB |
8.9 |
14.6 |
13.0 |
5.5 |
7.5 |
|
TD200-4T7R5GB |
11.0 |
20.5 |
17.0 |
7.5 |
10 |
|
TD200-4T011GB/015PB |
17.0 |
26.0 |
25.0 |
11.0 |
15 |
|
TD200-4T015GB/18R5PB |
21.0 |
35.0 |
32.0 |
15.0 |
20 |
|
TD200-4T18R5GB/022PB |
24.0 |
38.5 |
37.0 |
18.5 |
25 |
|
TD200-4T022GB/030PB |
30.0 |
46.5 |
45.0 |
22 |
30 |
|
TD200-4T030G/037P |
40.0 |
62.0 |
60.0 |
30 |
40 |
|
TD200-4T037G/045P |
57.0 |
76.0 |
75.0 |
37 |
50 |
|
TD200-4T045G/055P |
69.0 |
92.0 |
91.0 |
45 |
60 |
|
TD200-4T055G/075P |
85.0 |
113.0 |
112.0 |
55 |
70 |
|
TD200-4T075G/090P |
114.0 |
157.0 |
150.0 |
75 |
100 |
|
TD200-4T090G/110P |
134.0 |
180.0 |
176.0 |
90 |
125 |
|
TD200-4T110G/132P |
160.0 |
214.0 |
210.0 |
110 |
150 |
|
TD200-4T132G/160P |
192.0 |
256.0 |
253.0 |
132 |
175 |
|
TD200-4T160G/185P |
231.0 |
307.0 |
304.0 |
160 |
210 |
|
TD200-4T185G/200P |
240.0 |
343.0 |
340.0 |
185 |
240 |
|
TD200-4T200G/220P |
250.0 |
385.0 |
377.0 |
200 |
260 |
|
TD200-4T220G/250P |
280.0 |
430.0 |
426.0 |
220 |
300 |
|
TD200-4T250G/280P |
355.0 |
468.0 |
465.0 |
250 |
350 |
|
TD200-4T280G/315P |
396.0 |
525.0 |
520.0 |
280 |
370 |
|
TD200-4T315G/355P |
445.0 |
590.0 |
585.0 |
315 |
500 |
|
TD200-4T355G/400P |
500.0 |
665.0 |
650.0 |
355 |
420 |
|
TD200-4T400G/450P |
565.0 |
785.0 |
725.0 |
400 |
530 |

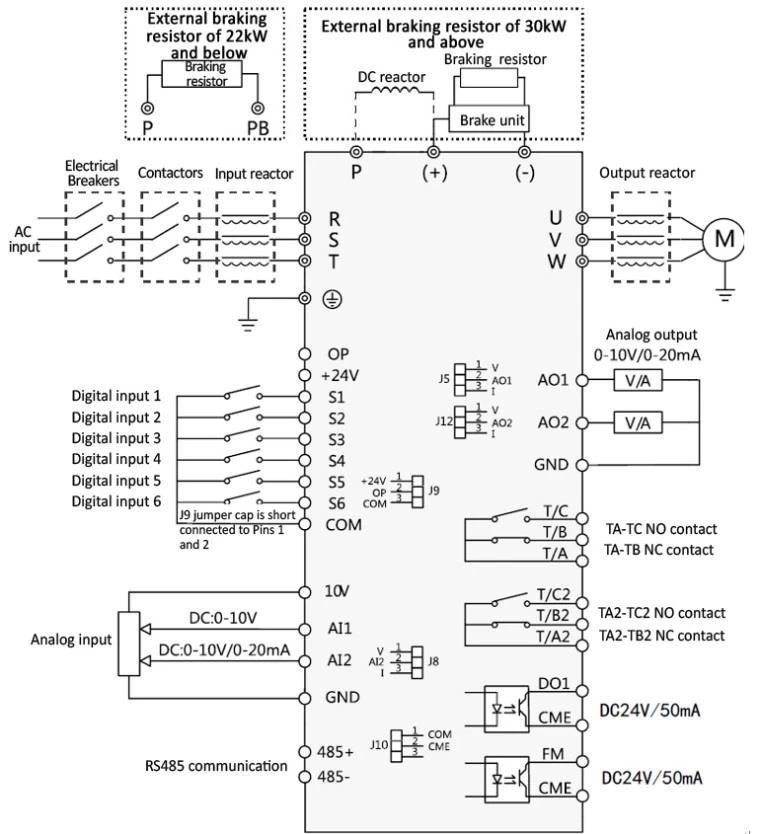

Schemat połączeń:
Falownik 400 V do silnika prądu przemiennego o dużej mocy ma moc znamionową od 0,75 kW do 400 kW. Moc mniejsza niż 2,2 kW obsługuje jednofazowe wejście AC220V. Możemy jednak dostosować falownik AC220V, którego moc powyżej 2,2 kW. 0.75kW-22 kW jest dostarczana z wbudowanym modułem hamulca.
Cechy:
- Wyposażony w kompleksowe funkcje ochrony falownika, które z łatwością radzą sobie z różnymi nieprawidłowościami.
- Funkcje takie jak całkowicie-metalowa płyta podstawy, zintegrowana konstrukcja obudowy i mocowanie dozowania kleju pozwalają dostosować się do wibrujących środowisk pracy.
- Dzięki takim rozwiązaniom, jak niezależny kanał powietrzny,-montaż przelotowy na ścianie i trzy-odporna powłoka malarska na całej płycie, nadaje się ona do pracy w zapylonych środowiskach pracy.
Wymiar:
Rysunek poglądowy 0,75kW-11kW (obudowa plastikowa) Rysunek poglądowy 15kW-400kW (obudowa stalowa)
|
Model |
W |
D |
H |
H1 |
A |
B |
Średnica otworu |
|
TD200-4TR75GB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4TR15RGB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4TR2RGB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4TR37GB/5R5PB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4T5R5GB/7R5PB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4T7R5GB |
161 |
178 |
248 |
- |
148 |
235 |
Φ5 |
|
TD200-4T011GB/015PB |
161 |
178 |
248 |
- |
148 |
235 |
Φ5 |
|
TD200-4T015GB/18R5PB |
219 |
197 |
373 |
385.5 |
156 |
356 |
Φ6 |
|
TD200-4T18R5GB/022PB |
219 |
197 |
373 |
385.5 |
156 |
356 |
Φ6 |
|
TD200-4T030GB/037P |
256 |
228.5 |
430 |
442.5 |
199 |
414 |
Φ7 |
|
TD200-4T037GB/045P |
256 |
228.5 |
430 |
442.5 |
199 |
414 |
Φ7 |
|
TD200-4T045GB/055P |
300 |
282.7 |
545 |
557.5 |
245 |
524 |
Φ10 |
|
TD200-4T055GB/075P |
300 |
282.7 |
545 |
557.5 |
245 |
524 |
Φ10 |
|
TD200-4T075GB/090P |
338 |
322.2 |
581.8 |
596.8 |
270 |
560 |
Φ10 |
|
TD200-4T090GB/110P |
338 |
322.2 |
581.8 |
596.8 |
270 |
560 |
Φ10 |
|
TD200-4T110P/132P |
338 |
322.2 |
581.8 |
596.8 |
270 |
560 |
Φ10 |
|
TD200-4T132G/160P |
442.5 |
358 |
851.4 |
866.4 |
270 |
808 |
Φ10 |
|
TD200-4T160G/185P |
442.5 |
358 |
851.4 |
866.4 |
270 |
808 |
Φ10 |
|
TD200-4T185G/200P |
442.5 |
358 |
851.4 |
866.4 |
270 |
808 |
Φ10 |
|
TD200-4T200G/220P |
561 |
405 |
1175 (bez podstawy) |
1464,5 (w tym podstawa) |
397 |
1127 |
Φ12 |
|
TD200-4T220G/250P |
561 |
405 |
1175 (bez podstawy) |
1464,5 (w tym podstawa) |
397 |
1127 |
Φ12 |
|
TD200-4T250G/280P |
561 |
405 |
1175 (bez podstawy) |
1464,5 (w tym podstawa) |
397 |
1127 |
Φ12 |
|
TD200-4T280G/315P |
561 |
405 |
1175 (bez podstawy) |
1464,5 (w tym podstawa) |
397 |
1127 |
Φ12 |
|
TD200-4T315G/355P |
800 |
398 |
1361,5 (bez podstawy) |
1815 (łącznie z podstawą) |
520 |
1280 |
Φ16 |
|
TD200-4T355G/400P |
800 |
398 |
1361,5 (bez podstawy) |
1815 (łącznie z podstawą) |
520 |
1280 |
Φ16 |
|
TD200-4T400G/450P |
800 |
398 |
1361,5 (bez podstawy) |
1815 (łącznie z podstawą) |
520 |
1280 |
Φ16 |
Aplikacja:
Falownik 400 V do silnika prądu przemiennego o dużej mocy jest szeroko stosowany w takich gałęziach przemysłu, jak wentylatory przemysłowe, pompy wodne, sprężarki powietrza, wrzeciona obrabiarek, systemy dostarczania wody pod stałym-ciśnieniem, pompy chłodzące, wieże chłodnicze, pompy do przetaczania oleju, fotowoltaika (PV), systemy pomp wodnych, systemy kontroli nachylenia turbin wiatrowych, sprzęt do transportu, mieszania, napełniania i etykietowania na liniach produkcyjnych żywności i napojów itp.
